PV-Anlage
| Jahr | 2011 | 2012 | 2013 | 2014 | 2015 | 2016 | 2017 | 2018 | 2019 | 2020 | 2021 | 2022 | Mittel (2011-2022) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Energie in kWh | 5906 | 5708 | 5181 | 5338 | 5500 | 5329 | 5544 | 6098 | 5871 | 5906 | 5608 | 6163 | 5679 kWh |
| kWh/kW | 1183 | 1143 | 1037 | 1069 | 1098 | 1067 | 1110 | 1221 | 1176 | 1183 | 1129 | 1234 | 1137 kWh/kW bei 4,994 kW |
| kWh/m² | 165,7 | 160,2 | 145,4 | 149,8 | 154 | 149,6 | 155,6 | 171,1 | 164,8 | 165,8 | 158,2 | 173,0 | 159,4 kWh/m² bei 35,63 m² |

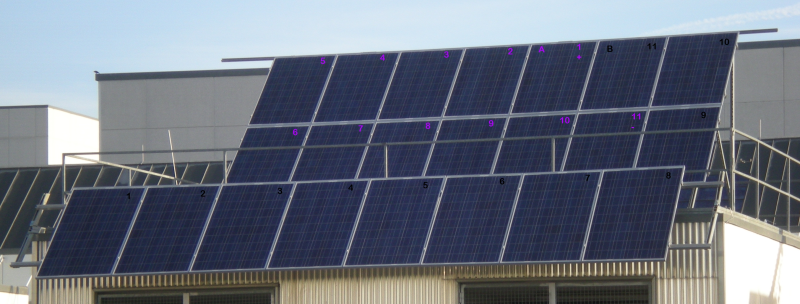

22 Module: Hyundai HiS-M227SG
| Nennleistung | PMPP | 227 W |
| Max. Abweichung von | PMPP | ±3 % |
| Spannung bei | PMPP | 29,30 V |
| Strom bei | PMPP | 7,80 A |
| Leerlaufspannung | UOC | 36,80 V |
| Kurzschlussstrom | ISC | 8,30 A |
| Temp.-Koeff. | ISC | 4,30 mA/°C |
| Temp.-Koeff. | UOC | –105,50 mV/°C |
| Zellenwirkungsgrad | 15,50 % | |
| Modulwirkungsgrad | 14,00 % |
Diese Werte gelten unter Standard-Test-Bedingungen STC (Luftmasse AM 1,5, Einstrahlung von 1000 W/m2, Zellentemperatur 25 °C).
| NOCT | 46 °C |
Der NOCT (Nominal operativ cell temperature) bezeichnet die Zelltemperatur, die sich bei einer Einstrahlung von 800W/m2, einer Umgebungstemperatur von 20 °C und einer Windgeschwindigkeit von 1m/s einstellt.
| Max. zulässige Systemspannung | 1000 V |
 |
Abmessungen und Gewicht | ||
|---|---|---|---|
| Fläche | 1,62 m² | ||
| Länge | 1645 mm | ||
| Breite | 983 mm | ||
| Dicke mit Rahmen | 35 mm | ||
| Zellenanzahl | 60 | ||
| Anzahl der Bypassdioden | 3 | ||
| Multikristalline Solarzellen 6" in 6 x10 Matrix | |||
| Multikristalline texturierte Solarzellen | |||

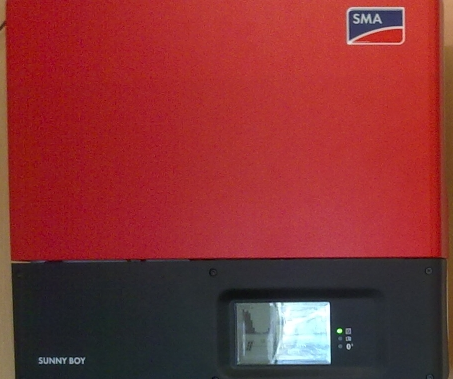

1Wechselrichter: Sunny Boy SB 5000TL-20 von SMA Solar Technology AG

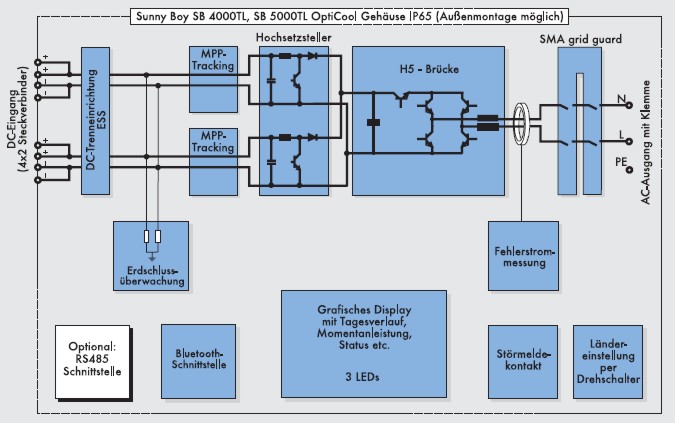

| Sunny Boy SB 4000TL-20 SB 5000TL-20 | |||
|---|---|---|---|
| Eingangsgrößen (DC) | |||
| Max. DC-Leistung | 5300 W | ||
| Max. DC-Spannung | 550 V | ||
| PV-Spannungsbereich, MPPT | 125 V – 440 V | ||
| Max. Eingangsstrom | 2 × 15 A | ||
| Anzahl MPP-Tracker | 2 | ||
| Max. Stringanzahl (parallel) | 2 x 2 | ||
| Ausgangsgrößen (AC) | |||
| AC-Nennleistung | 4600 W | ||
| Max. AC-Leistung | 5000 W | ||
| Max. Ausgangsstrom | 22 A | ||
| AC Nennspannung/Bereich | 220 V – 240 V/ 180 V – 290 V | ||
| AC-Netzfrequenz (selbsteinstellend) / Bereich | 50 Hz, 60Hz +-5 | ||
| Leistungsfaktor (cos ) | 1 | ||
| AC-Anschluss | einphasig | ||
| Wirkungsgrad | |||
| Max. Wirkungsgrad | 97,0 % | ||
| Euro-eta | 96,5 % | ||
| Schutzeinrichtungen | |||
| DC-Verpolungsschutz | ja | ||
| DC-Lasttrennschalter ESS | ja | ||
| AC-Kurzschlussfestigkeit | ja | ||
| Erdschlussüberwachung | ja | ||
| Integrierter allstromsensitiver RCD | ja | ||
| Allgemeine Daten | |||
| Maße (B / H / T) | 470 × 445 × 180 mm | ||
| Gewicht | 25 kg | ||
| Betriebstemperaturbereich | –25 … +60 °C | ||
| Eigenverbrauch: Betrieb (Standby) / Nacht | < 10 / < 0,5 W | ||
| Topologie | transformatorlos | ||
| Kühlkonzept | OptiCool® | ||
| Montageort: innen / außen (IP 65) (Elektronik IP 65, Anschlussbereich IP 54) |
ja / ja | ||
Anlage: 5 kW
